Jak všichni víme, výkon obrazového senzoru je jedním z faktorů, které určují konečnou kvalitu obrazu. Při setkání s nízkými osvětlenými nebo vysokorychlostními zobrazovacími scénami se však často setkávají s nízkým poměrem signálu k šumu a omezeným dynamickým rozsahem. K vyřešení tohoto problému byla zavedena technologie „pixel binning“ a stala se důležitou strategií optimalizace obrazu.
Pixel Binning je častěji zmiňován v oblasti smartphone kamer, ale nyní se také používá v polích strojového vidění a zabudovaného vidění. Tento článek bude sloužit jako váš profesionální průvodce v oblasti modulů kamery a optického designu a hloubku prozkoumá zásady, pracovní metody a výhody binningu pixelů v oblasti zabudovaného vidění.
Jak hrají pixely roli v vestavěném vidění a kamerách?
Než porozumíte konceptu binningu pixelů, pojďme se nejprve podívat na to, co jsou pixely. Pixely jsou nejzákladnější stavební bloky digitálních obrázků. Uvnitř obrazového senzoru je každý pixel malý fotodioda, která převádí hlavně dopadající fotony na elektrické náboje. Počet těchto poplatků odpovídá intenzitě světla přijatého pixelem a vytváří informace o jasu obrazu. K kvantifikaci velikosti pixelů se používají mikrometry (jedna miliontka metru) a pixely menší než jeden mikrometr se považují za malé.
Když světlo zasáhne povrch senzoru, všechny pixely pracují synchronizovanou, z nichž každá zachycuje informace o světle v oblasti. Tyto signály náboje jsou poté digitalizovány a kombinovány do digitálního obrazu, který vidíme. Počet pixelů určuje prostorové rozlišení a detail obrazu, zatímco fyzická velikost pixelu hluboce ovlivňuje jeho citlivost na světlo a vlastní hladinu šumu. Větší pixely mohou sbírat více světla než menší pixely. Menší pixely však pomáhají zachytit drobné objekty a podrobnosti.
Co je to pixel binning?

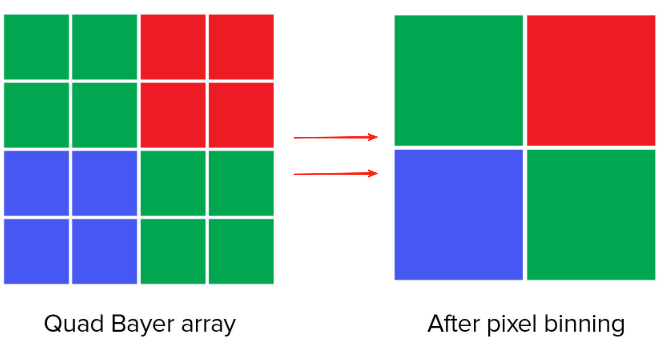

Pixel binning, známý také jako senzorové binning nebo senzorové pixel binning, je technologie agregace dat prováděná na obrazových senzorech. Zásadem je ošetření více sousedních pixelů na senzoru (například 2x2, 3x3 nebo 4x4 atd.) Jako jeden, a přidat všechny částky náboje (nebo digitální hodnoty) za vzniku většího „super pixel“ nebo „syntetického pixelu“.
Tímto způsobem, ačkoliv se rozlišení sloučeného obrazu sníží, zvýší se síla signálu obsažená v každém syntetickém pixelu. Jádrem binningu pixelů je obětovat určité detaily obrazu výměnou za vyšší fotosenzitivitu a poměr signál-šum (SNR). To umožňuje kameře získat jasné obrazy i za extrémně nízkých světelných podmínek a účinně řešit bod bolesti špatných zobrazovacích účinků tradičních kamer v temném prostředí. Je to zvláště vhodné pro scény, které vyžadují čistotu obrazu před rozlišením detailu.
Jak funguje binning Pixel?
Existují dva hlavní způsoby, jak implementovat binning pixelů: analogové binning a digitální binning, které provádějí agregaci dat v různých fázích signálního řetězce.
Analogové binning dochází předtím, než je signál nabití zachycený pixelem přeměněn na napěťový signál, tj. Před analogovým digitálním měničem (ADC). Hardware senzoru přímo hromadí náboje sousedních pixelů v doméně náboje. Výhodou této metody je, že protože je vyplněno binning před generováním šumu odečtu, zavedení šumu je minimalizováno, což může maximalizovat poměr signál-šum. Například analogové binning 2x2 může teoreticky přinést čtyřnásobek zisku signálu, zatímco šum odečtu je jen mírně zvýšen. Toto je nejúčinnější metoda binningu senzorů a často se používá v profesionálních kamerách s přísnými požadavky na výkon s nízkým osvětlením.
Digitální binning se provádí poté, co je analogový signál pixelu převeden na digitální signál ADC. V této době jsou digitální hodnoty sousedních pixelů sečteny nebo zprůměrovány v jednotce zpracování obrázků (ISP) nebo v procesoru back-end. Výhodou této metody je, že je flexibilnější implementovat a lze jej nakonfigurovat a ovládat na úrovni softwaru. Protože však byl během procesu digitalizace zaveden přirozený šum každého pixelu, zlepšení poměru signál-šum pomocí digitálního binningu obvykle není tak významné jako u analogového binningu, ale stále může účinně zlepšit celkovou citlivost.
Bez ohledu na to, která metoda se používá, po procesu binningu pixelů se šířka a výška původního obrazu obvykle odpovídajícím způsobem sníží (například 2x2 binning bude mít za následek polovinu rozlišení), ale celkový jas, čistota a nízký osvětlení obrazu se výrazně zlepší.
Jaké jsou výhody obrazu nebo pixelů?
Jaké jsou výhody obrazu nebo pixelů? Technologie binningu pixelů přináší do zabudovaných systémů vidění mnoho důležitých výhod, což je nenahraditelné v konkrétních aplikačních scénářích:
- Zlepšení výkonu a citlivosti na slabé osvětlení:Toto je hlavní výhoda binningu pixelů. V prostředí s nedostatečným světlem je počet fotonů zachycených jediným pixelem omezený, což vede ke slabému signálu a náchylnosti k rušení šumu. Sloučením se fotony více pixelů efektivně hromadí tak, aby generovaly silnější elektrický signál, čímž významně zlepšily jas obrazu a výrazně snižovaly hluk bez prodloužení doby expozice, což zajišťuje, že lze získat jasný a použitelný obraz i v extrémně tmavém prostředí.
- Zlepšení poměru signál-šum (SNR):Akumulací signálů z více pixelů a účinným potlačením vlivu šumu odečítaného šumu může senzorové pixelové binning významně zlepšit poměr signál-šum obrazu. Podle zprávy od průmyslové úřadu Techtarget lze poměr signál-šum některých obrazových senzorů zlepšit až 4krát prostřednictvím sloučení pixelů. To znamená, že poměr efektivních informací (signálu) k zbytečným informacím (šum) na obrázku je vyšší, což činí obraz čistší a méně narušený.
- Zlepšit efektivitu zpracování snímků a zpracování dat:Pokud požadavek na řešení není tak extrémní, bude množství dat sníženo snížením efektivního rozlišení obrazu. To přímo snižuje šířku pásma přenosu dat a zatížení zpracování dat back-end procesoru (jako je ISP, CPU nebo FPGA), čímž se dosahuje vyšší frekvence snímku obrazu. To má velkou hodnotu pro aplikace, které vyžadují vysokorychlostní zachycení obrazu, jako je zachycení pohybu nebo monitorování v reálném čase na průmyslových výrobních linkách, a zároveň snižují spotřebu energie a požadavky na výkon hardwaru.
- Rozšiřte dynamický rozsah a úroveň detailů obrazu:Sloučením pixelů lze účinně zvýšit plnou kapacitu každého „super pixel“. To znamená, že jediný syntetický pixel může hromadit větší náboj bez předčasného nasycení, čímž poskytuje větší rozsah rozlišení mezi extrémně světlými a extrémně tmavými oblastmi obrazu, což účinně zlepšuje dynamický rozsah a úroveň detailů obrazu. Například Omnivision ve svých příslušných technických dokumentech poukázal na to, že sloučení pixelů je jedním z účinných prostředků ke zlepšení dynamického rozsahu senzoru.
Díky těmto kombinovaným výhodám činí pixelové binning ideálním řešením pro monitorování zabezpečení, lékařské zobrazování (jako je endoskopie), průmyslová inspekce (zejména aplikace, které vyžadují vysokou citlivost nebo detekci tmavého pole) a vložené aplikace pro vidění, které vyžadují vysokou citlivost, ale mají relativně méně požadavků na extrémní řešení. Poskytuje návrhářům systému flexibilní nástroj pro vyvážení vztahu mezi rozlišením, citlivostí a snímkovými frekvencemi.
Omezení a úvahy o aplikaci binningu pixelů
Ačkoli jsou výhody technologie binningu pixelů významné, má také určitá omezení. Vložení inženýři vidění musí v praktických aplikacích učinit pečlivé kompromisy:
Hlavním bodem bolesti je přímá oběť prostorového rozlišení. Operace pixelového binningu přímo snižuje účinné prostorové rozlišení obrazu, což má za následek ztrátu detailů obrazu. Proto pro ty scénáře aplikací, které mají extrémně vysoké požadavky na detaily detailů obrazu (jako je vysoce přesné rozměrové měření, detekce defektů na úrovni mikronu nebo komplexní rozpoznávání znaků), nemusí být binning pixelů tou nejlepší volbou, protože obětuje klíčové detailní informace, čímž ovlivňuje konečnou přesnost měření nebo přesnost rozpoznávání.
Jak již bylo uvedeno výše, efekt zlepšení digitálního binningu na poměr signál-šum obvykle není tak významný jako analogové binning, protože šum byl zaveden ve fázi digitalizace. Proto při výběru vhodného modulu fotoaparátu je zásadní mít hluboké porozumění konkrétní implementaci své funkce pixelů (hardwarové sloučení na základě sloučení analogové domény nebo softwaru na základě digitální domény), což přímo ovlivní konečnou kvalitu obrazu a výkon systému.
Při skutečném nasazení projektu musí inženýři zabudovaného vidění provádět komplexní a komplexní hodnocení založené na konkrétních požadavcích na aplikaci, jako jsou očekávané podmínky osvětlení, požadavky na konečné řešení obrazu, vyžadovanou sazbu snímků a přísné rozpočet na náklady, aby se pečlivě rozhodly, zda a jak efektivně používat technologii binningu senzoru k dosažení nejvyššího obrazového efektu a účinnosti systému.
Shrnutí
Pixel binning, jako výkonná a praktická technologie optimalizace obrazu, hraje stále kritičtější roli v oblasti moderního zabudovaného vidění aModuly fotoaparátu.Úspěšně si vyměňuje významné zlepšení citlivosti a optimalizaci poměru signálu k šumu tím, že chytře obětuje část prostorového rozlišení, čímž účinně řeší body bolesti jádra, jako je zobrazení nízkého osvětlení, vysokorychlostní zachycení obrazu a nedostatečný dynamický rozsah.
Je zásadní pro každého inženýra zapojeného do oblasti zabudovaného vidění, aby měl hluboké pochopení vnitřních principů toho, co je pixelové binning? aJak funguje binning pixelů?, A plně uchopit zlepšení, jaké jsou výhody obrazu nebo binningu pixelů. Používáním technologie senzorových binningů přiměřeně a moudře budete moci vytvořit vysoce výkonný vizuální systém, který dokáže zachytit jasné a spolehlivé obrázky v různých komplexních prostředích a dosáhnout vynikajícího výkonu obrazu.
